導體材料是半導體產業鏈的重要支撐產業，按應用環節劃分為晶圓制造材料和封裝材料。整個半導體產業鏈主要包括IC的設計、晶圓制造以及封裝測試等環節，半導體材料主要應用在集成電路的制造和封裝測試等領域。集成電路的制造和封測對材料和裝備需求巨大。從材料角度看，涉及到大硅片光刻膠、掩膜版、特種氣體等原材料；從裝備角度看，涉及到光刻機、刻蝕機、PVD、CVD等各種核心設備。

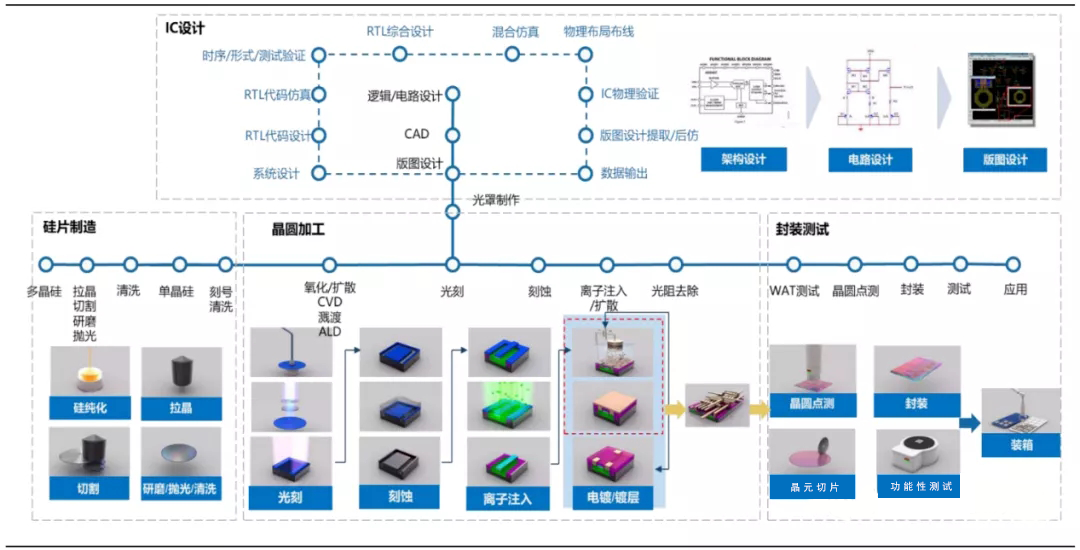

集成電路產業鏈

集成電路生產需要用到包括硅基材、CMP拋光材料、高純試劑（用于顯影、清洗、剝離、刻蝕）、特種氣體、光刻膠、掩膜版、封裝材料等多種電子化學品材料。根據Prismark數據，全球集成電路制造成本中，電子化學品占集成電路制造成本的比重約為20%。

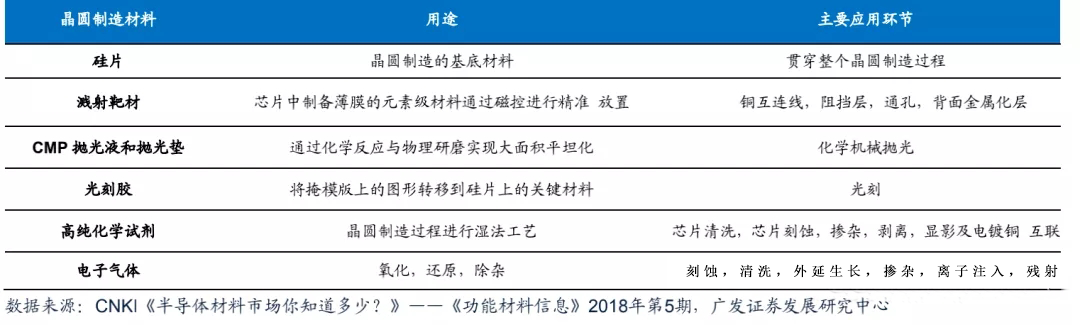

集成電路生產用晶圓制造材料

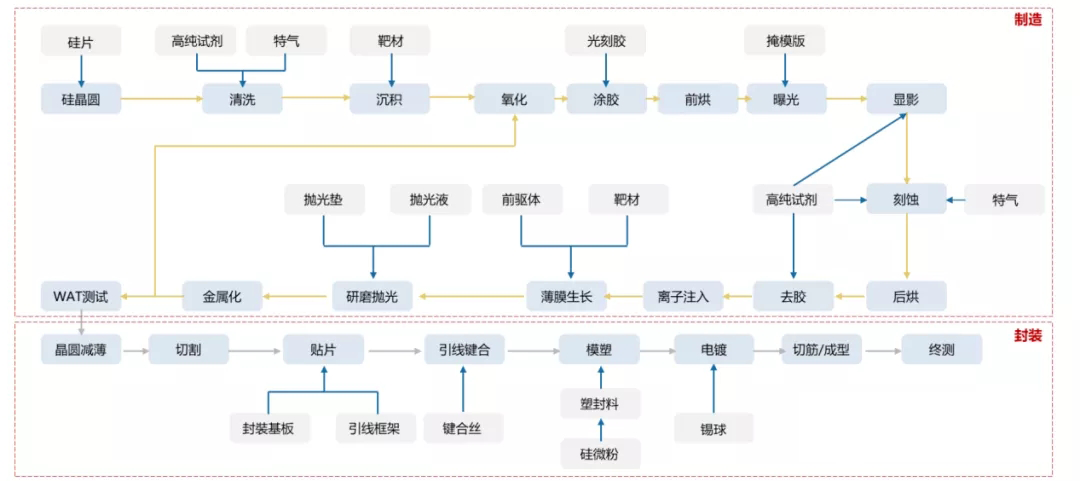

晶圓制造材料在半導體制造流程中的應用環節

全球半導體材料市場跟隨半導體市場呈周期波動。根據SEMI數據顯示，2009-2011年，受半導體市場規模持續擴張影響，全球半導體材料迎來快速增長，市場規模由346.4億美元提升至478.8億美元。2012-2017年，半導體材料市場進入震蕩調整階段，市場規模維持在420-470億美元。2018年市場再次迎來爆發，同比2017年提升50億市場規模。2019年，半導體材料市場維持穩定，全球銷售額約為521.1億美元，其中晶圓制造材料約為328億美元，封裝材料約為192億美元。

半導體是指在常溫下導電性能介于絕緣體與導體之間的材料。常見的半導體包括硅、鍺等元素半導體及砷化鎵、氮化鎵等化合物半導體。半導體是電子產品的核心，是信息產業的基石，亦被稱為現代工業的“糧食”。

從1947年全球第一個晶體管被制造出來起，半導體行業就和全球經濟發展和科技進步密不可分。經過多年的發展，半導體產品已經遍及計算機、通訊、汽車電子、醫療、航天、工業等多個領域。

從應用市場需求來看，半導體應用市場主要包括通信、計算機、消費電子、工業應用、汽車電子、軍工/航天等，其中最大的兩類應用市場為通信和計算機，這兩類應用的快速增長主要來源于云計算、大數據等技術的發展，給服務器等整機帶來較大的市場需求。

2016年以來，云計算、物聯網、5G、人工智能、車聯網等新興應用領域已進入了快速發展階段。

新興應用領域的快速發展，對高端集成電路、功率器件、射頻器件等產品的需求也持續增加，同時也驅動傳感器、連接芯片、專用SoC等芯片技術的創新。另外，印度、東南亞、非洲等新興市場的逐漸興起，也為半導體行業發展提供了持續的動力。隨著新領域、新應用的普及，新興市場的發展，5至10年周期來看，半導體行業的未來市場前景樂觀。
